JG-QF气浮隔振平台

发布时间:2020-12-15  |   发布人:admin   |  浏览次数:

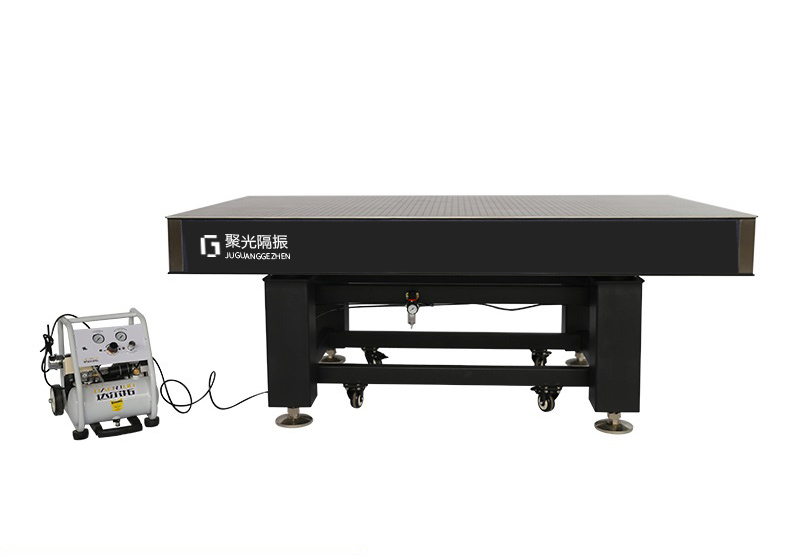

JG-QF气浮隔振光学平台说明

■JH-QF系列是聚光隔振采用:(进口)半膜片式空气弹簧、整体焊接支架、铁磁不锈钢台面的气浮隔振光学平台,整体高度800mm,分为气浮式支架和台面两部分。
■台面整体为三层夹心式蜂窝结构,采用焊接工艺(非胶粘工艺), 没有松动、开裂、脱落等困扰。上台面材料为SUS410 铁磁不锈钢, 具有较好的耐腐蚀性能。厚度根据尺寸设计为:100/200/300mm,具有很好的硬重比和刚性。台面采用精密磨削工艺,台面的平面度达到0.02 ~ 0.05mm/600mm×600mm,台面上按照25mm×25mm 孔距均布M6 螺纹孔,方便安装各类位移台和调整架。
■气浮支架采用(进口)半膜片式空气弹簧,气室为二层结构,采用整体焊接四支撑结构(3 米及3 米以上为六支撑),下方采用阻尼隔振垫, 隔振性能较好,固有频率一般小于1~ 1.5Hz。3 个进口水平调节阀反应灵敏,响应时间短。
■调整高度机构分为两部分:支架下方(每个支撑腿下方)还具有高度调整机构,可解决地面不平引起的支架扭曲、变形等现象。支架上方采用三个特有的高度调整机构,可以调整高度和台面水平。
■JH-QF系列平台自带脚轮,方便移动和调整。
■JH-QF系列产品刚性强、稳定性好、隔振效果好、性价比高,适合于对隔振要求较高的环境使用。

JG-QF气浮隔振光学平台技术指标:
■自动充气,自动平衡,响应时间短,平衡速度快
■固有频率:<1.0~1.5Hz,同负载和实际使用情况相关
■标配静音无油空气压缩机,工作压力:3~7Kg/cm2
■气浮支撑:(进口)半膜片式空气弹簧,支撑腿内部还有二级气室, 进一步提升隔振性能
■台面结构:三层夹心式蜂窝结构
■上台面:6~8mm厚SUS410铁磁不锈钢
■台面内部支撑:钢制蜂窝状支撑结构,焊接工艺,强度高
■下底面:5~6mm厚碳钢,表面喷黑塑处理
■侧板:内层碳钢板,外层为黑色铝塑板,美观、实用,四角用不锈钢板包角

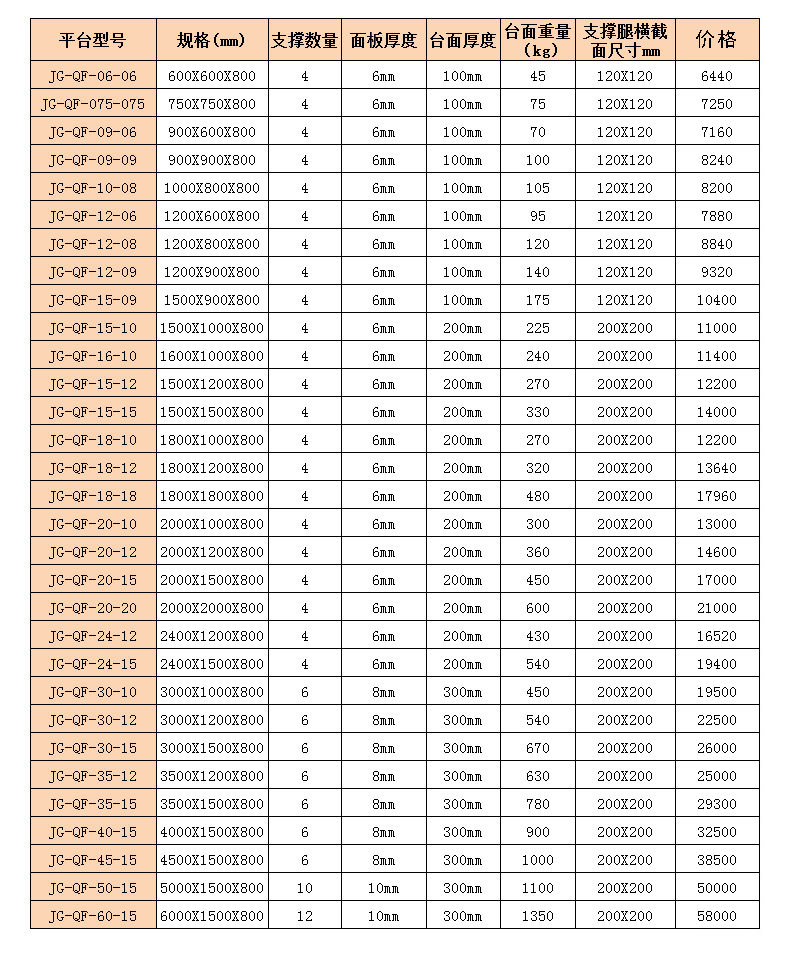

■厚度:100/200/300mm,详见选型表
■平面度:0.02~0.05mm/600mm×600mm,高于国外同类产品
■支架:整体焊接式四或六支撑结构(3米及3米以上为六支撑),具有更好的刚性和稳定性,支架带上下两套高度(水平)调整机构。
■台面加支架总高度800mm,总高度可调范围:-10~ 15mm
■孔距:25mm×25mm
■孔径:M6
■台面重量: 100mm厚台面约:120Kg/m2 200mm厚台面约:140Kg/m2 300mm厚台面约:160Kg/m2
特点:
■采用(进口)半膜片式空气弹簧,隔振性能好,固有频率通常小于1~1.5Hz。
■整体焊接支架,具有更好的刚性和稳定性。支架上方带三个高度调整机构,支架下方带升降高度机构和脚轮。
■台面材料为SUS410铁磁不锈钢,具有较好的耐腐蚀性能。
■台面厚度100/200/300mm,具有很好的厚重比和刚性。台面侧面采用黑色铝塑板包边,美观、实用。
■隔振效果好、性价比非常高的科研级气浮隔振光学平台。

备注:安装费用1500--5000元,视现场情况而定

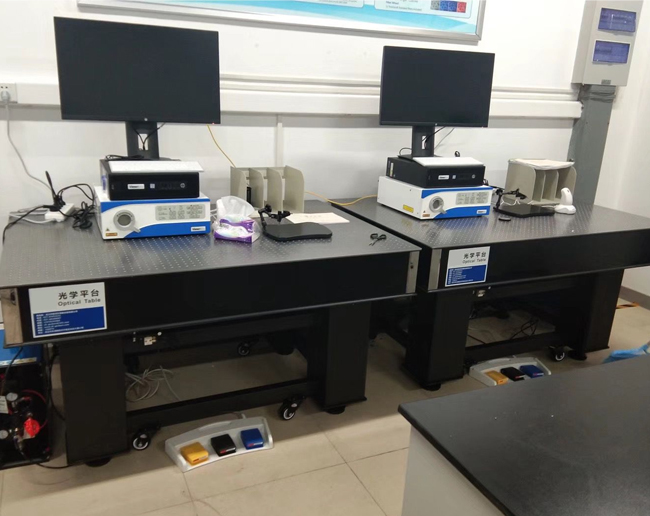

装配地点:南方科技大学

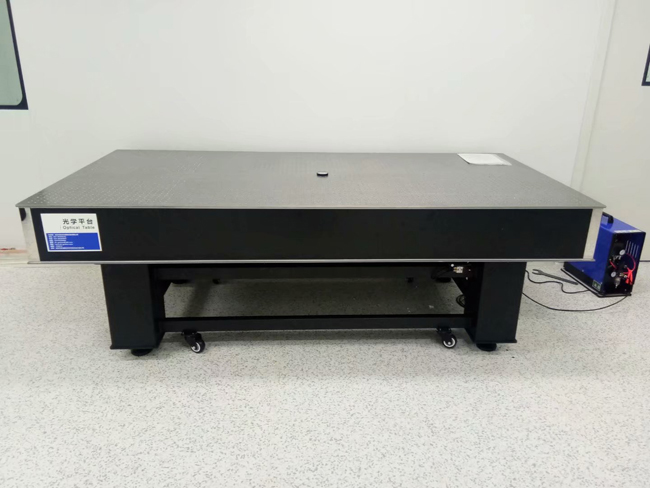

装配地点:南京理工大学
