阻尼隔振光学平台整体架构大揭密

发布时间:2020-01-01  |   发布人:admin   |  浏览次数:

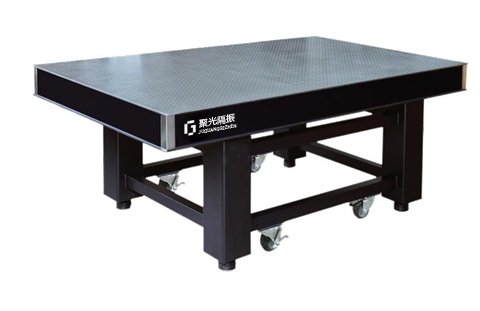

      武汉聚光生产的阻尼隔振光学平台应用于教学和科研,不管是从光学平台的台面还是光学平台的支架,都展示出了良好的工艺。今天就让让编来揭密下阻尼隔振光学平台的整体架构。
      阻尼隔振光学平台的台面整体为三层夹心式蜂窝结构,采用焊接工艺(非胶粘工艺), 没有松动、开裂、脱落等困扰。上台面材料为SUS410 铁磁不锈钢, 具有较好的耐腐蚀性能。厚度根据尺寸设计为:100/200/300mm,具有很好的硬重比和刚性。台面采用精密磨削工艺,台面的平面度达到0.02 ~ 0.05mm/1000mm×1000mm,台面上按照25mm×25mm 孔距均布M6 螺纹孔,方便安装各类位移台和调整架。
       阻尼光学平台的支架采用整体焊接四支撑结构(3 米及3 米以上为六支撑),支撑腿上方采用符合国家标准(GB/T 20029-2005)要求的国标阻尼隔振垫,下方采用阻尼隔振垫,具有较好的隔振性能,固有频率通常小于3~6Hz,适合精密隔振要求环境中使用。支架带脚轮,方便移动和搬运。
       阻尼隔振光学平台调整高度机构分为两部分:支架上方采用隔振轴承模块(四支撑),支架下方(每个支撑腿下方)还具有高度调整机构,可解决地面不平引起的支架扭曲、变形等现象。
       武汉聚光生产的JG-JM 系列产品刚性强、稳定性好、隔振效果突出,适合于绝大部分光学实验使用,能兼顾教学和科研领域的应用。
