JG-JM-R双频隔振平台

发布时间:2020-12-15  |   发布人:admin   |  浏览次数:


G-JM-R系列精密双频阻尼隔振光学平台说明:
■JG-JM-R系列是聚光隔振最新推出的双频阻尼隔振光学平台,引入双频阻尼隔振系统,具有更合理的刚性、更小的固有频率和更好的隔振性能。
■JG-JM-R系列结构上采用:R 型双频阻尼隔振系统、整体焊接支架(带脚轮)、SUS430 铁磁不锈钢台面,整体高度800mm,分为支架和台面两部分。
■台面整体为三层夹心式蜂窝结构,采用焊接工艺(非胶粘工艺),没有松动、开裂、脱落等困扰。上台面材料为SUS430 铁磁不锈钢,具有很好的耐腐蚀性能。
■厚度根据尺寸设计为:100/200/300mm,具有很好的硬重比和刚性。台面采用精密磨削工艺,台面的平面度达到0.02~0.05mm/600mm×600mm,
■M6 螺纹孔  孔间距25mm×25mm  ,方便安装各类滑台和调整架。
■支架采用整体焊接四支撑结构(3 米及3 米以上为六支撑),支撑腿上方引入双频阻尼隔振系统,支撑腿下方采用阻尼隔振垫。具有非常优秀的隔振性能,
■固有频率通常小于2~4Hz,大幅领先于普通阻尼隔振平台,适合对隔振要求较高的环境中使用。支架带脚轮,方便移动和搬运。
■调整高度部分在每个支撑腿下方,可解决地面不平引起的支架扭曲、变形等现象。
■JG-JM-R系列产品属于科研级(精密级)阻尼隔振平台。

JG-JM-R系列精密双频阻尼隔振光学平台特点:
■引入双频阻尼隔振系统,具有更小的固有频率和更好的隔振性能,固有频率通常小于2~4Hz。
■整体焊接支架,具有更好的刚性和稳定性。支架下方带高度调整机构和脚轮,方便调整和搬运。
■台面材料为SUS430铁磁不锈钢,同国际上同类产品一致。
■台面厚度100/200/300mm,具有很好的硬重比和刚性。侧面采用蓝色PU皮革包边,更加美观、实用。
■科研级精密阻尼隔振平台。

技术指标:
■台面结构:三层夹心式蜂窝结构
■上台面:6~8mm厚SUS430铁磁不锈钢
■台面内部支撑:钢制井字形蜂窝状支撑结构,焊接工艺,强度高
■下底面:5~6mm厚碳钢,表面喷黑塑处理
■侧板:内层碳钢板,外层为黑色PU皮革,更加美观、实用,四角用不锈钢板包角
■台面厚度:100/200/300mm,详见选型表
■平面度:0.02~0.05mm/600mm×600mm,高于国外同类产品
■隔振材料:R型双频阻尼隔振系统
■固有频率:<2~4Hz(同负载和实际使用情况相关),大幅领先于普通阻尼隔振平台
■支架:整体焊接四或六支撑结构(3米为六支撑),具有更好的刚性和稳定性。支架下方带高度调整机构和脚轮,便移动和调整。
■台面加支架总高度800mm,总高度可调范围:-10~+15mm
■孔距:25mm×25mm
■孔径:M6
■重量:100mm厚台面约:120Kg/m2 200mm厚台面约:140Kg/m2 300mm厚台面约:160Kg/m2

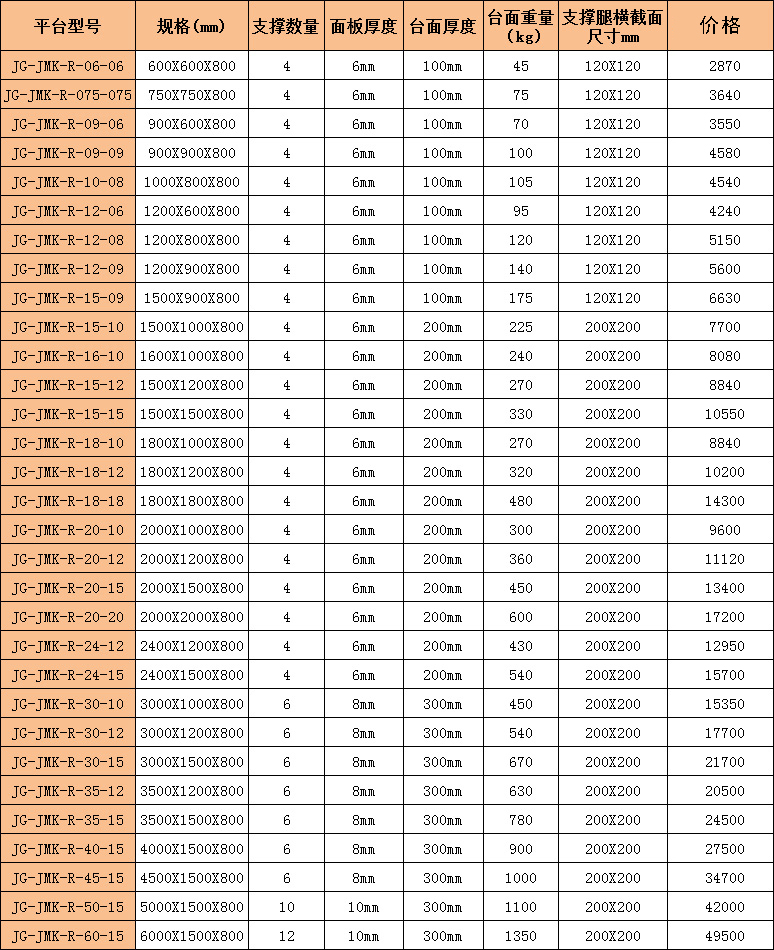

产品规格表如下:


备注:安装费用1500--5000元,视现场情况而定

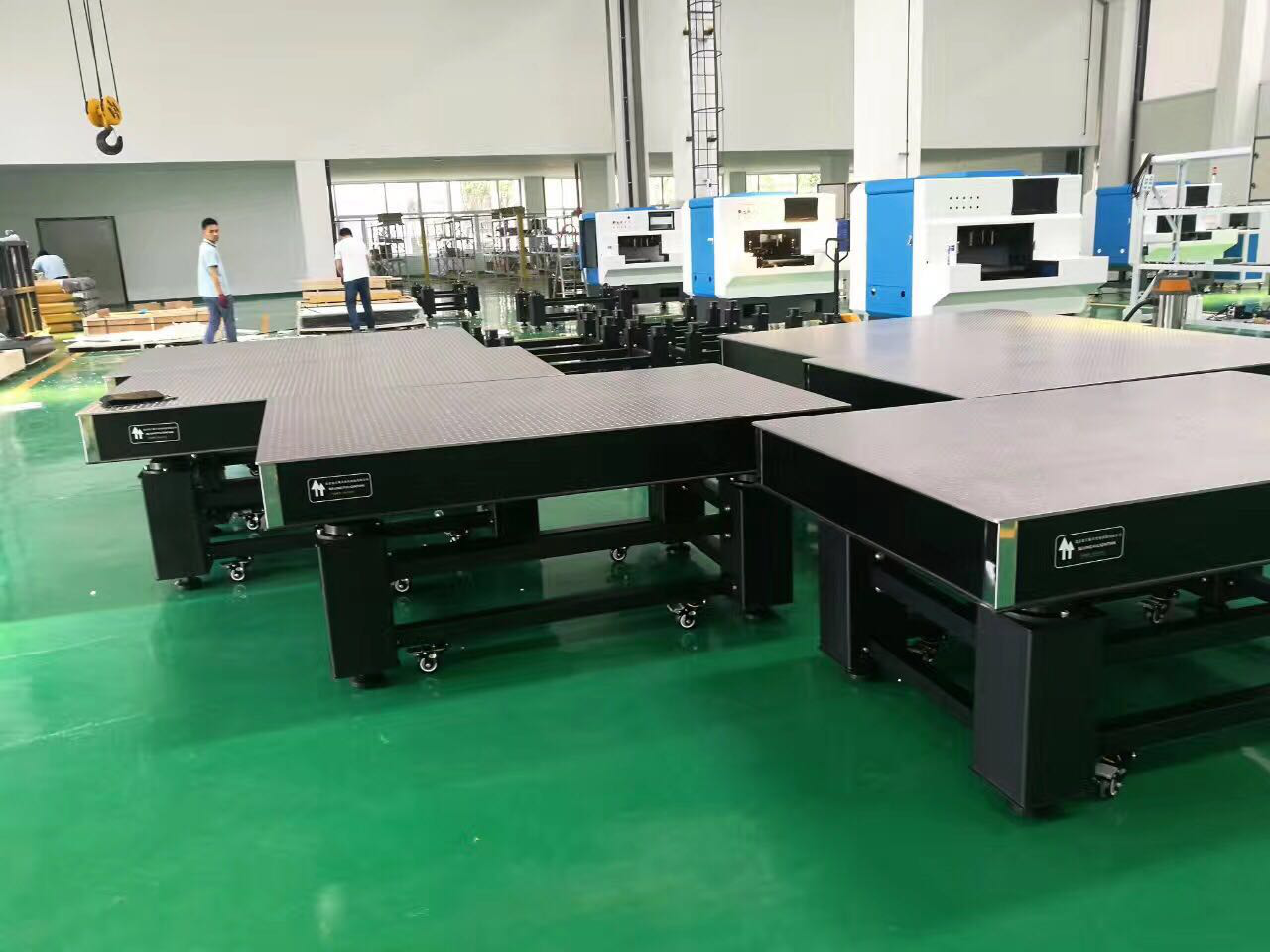

装配地点:北京航空航天大学
